KDZD-GTU-GIS局部放電模擬系統一體化設計，操作簡單方便，結構緊湊易于移動，內置尖端、懸浮、顆粒、沿面4種放電模塊，由于采用SF6作為絕緣介質，局放背景極低，從而使4種放電波形明顯，特別適用高校、科研院所、大型電力設備生產企業、省市級供電公司培訓使用。

結構與組成：

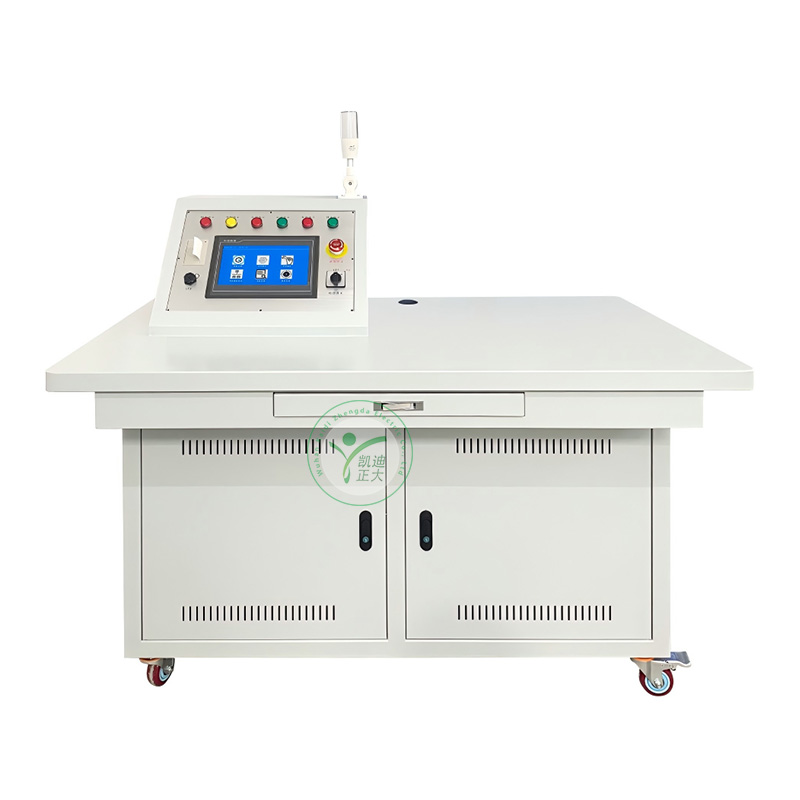

KDZD-GTU-GIS局部放電模擬系統智能化操作臺、無局放試驗變壓器組成，設計緊湊，各功能區劃分明確，便于教學演示與學生實操。



1、具備高度真實性：按實體開關柜設計，真實模擬開關柜內部的各種局放故障。
2、故障模擬：可模擬開關柜尖端、懸浮、氣隙、顆粒、沿面等放電類型，多種放電可復合產生。
3、放電可控：可任意選擇放電種類，控制各放電信號的起始電壓、熄滅電壓和放電強度。
4、檢測多樣化：可為脈沖電流、特高頻、超聲波、暫態地電壓等技術檢測提供試驗平臺。
5、計量傳遞：內建脈沖電流法相關耦合、校驗單元，可同步檢測實驗裝置的 局放水平，作為儀器考核的依據。
6、穩定性好：各放電模塊可重復使用，放電特征穩定。
7、可視化：內置紅外視頻探頭，方便觀察內部狀態，捕捉放電視頻。
8、操作便捷：各類故障的產生及消失，可在裝置外直接調控。
9、安全可靠：升壓設備內置，高壓與外界隔離，操作安全可靠。


技術參數

（1）額定容量：5kVA；
（2）輸入電源：單相220V，頻率為50Hz；
（3）額定電壓：100kV
（4）額定電流：0.05A
（5）工作頻率：50Hz；
（6）裝置輸出波形：正弦波；
（7）成套裝置波形畸變率：≤5%；
（8）系統噪聲水平：≤45dB
（9）變壓器短路阻抗：≤6%
（10）工作時間：額定電壓、電流下允許連續30min；過壓1.1倍1分鐘；
（11）背景局放水平：額定電壓≤2pC；
（12）試驗系統保護：過壓及過流保護

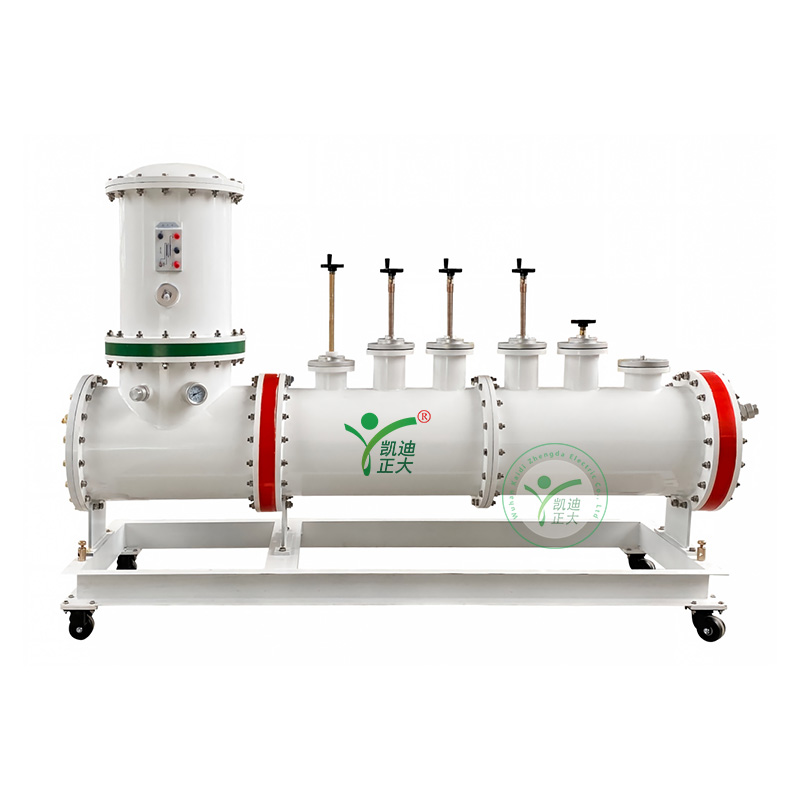

升壓及局放模擬裝置

1. 額定容量：5kVA
2. 輸入電壓：0～220V，單相
3. 輸出電壓：100kV
4. 結    構：SF₆充氣式
5. 背景局放：額定電壓≤2pC
6. 儀表變比：1000:1
7. 運行時間：額定容量下連續運行30min
8. 氣    壓：變壓器室0.4MPa，局放模塊室0.2MPa
9. 耦合電容器：200pF
10. 匹配阻抗單元：2#阻抗單元
11. 局放模擬類型：尖端、懸浮、顆粒、沿面
12. 外型尺寸：2010×705×1500mm
13. 總    重：412kg

全自動控制箱5kVA/220V
1 調壓器
1) 額定容量：5kVA
2) 工作電源：單相AC220V，工頻
3) 輸出電壓：0～250V，單相
4) 額定輸出電流：20A
5) 電壓精度：1.0級
6) 運行時間：額定容量下連續30min
7) 試驗?zāi)Ｊ剑鹤詣?dòng)、手動模式
2 隔離變壓器
1) 額定容量：5kVA
2) 輸入電壓：0.22kV
3) 輸出電壓：0.25kV
4) 額定頻率：50Hz
5) 額定電流：22.7A/20A
6) 衰減特性：40kHz～100kHz≥40dB，100kHz～2MHz≥60dB
7) 絕緣水平：3kV/1min無異常放電現象
